Трубчатые нагреватели ТЭН-39-3-10/1,02[3618]220; ТЭН-81,7-10-8/1,22[3618]220
Общие сведения
Трубчатые электронагреватели (ТЭНы) предназначены для нагрева и кипячения жидкости.
Структура условного обозначения
ТЭН-ХХХ/ХХХ:
ТЭН - трубчатый электронагреватель;
Х - развернутая длина прямого ТЭН, см;
Х - глубина заделки контактного стержня, см;
Х - диаметр, мм;
Х - мощность, кВт;
Х - рабочее напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69. Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха - 65% при 20°С и 80% при 25°С по ГОСТ 15150 - 69.
Требования по технике безопасности по ГОСТ 12.2. 00.70 - 75. БТЛИ 681818.003;ГОСТ 19108-81;ГОСТ 19108-81
Технические характеристики
Технические данные приведены в таблице.
| Обозначение ТЭНа | Мощность, кВт | Напряжение, В | Диаметр, мм | Глубина заделки контактного стержня, см | Развернутая длина прямого ТЭН, см | Средняя наработка, ч | Температура нагреваемой среды, С ° | Нагреваемая среда | Вес ТЭНа, кг |
| ТЭН-81,7-10-8/1,2x220 | 1,2 | 220 | 8 | 10 | 81,7 | 7000 | 100 | вода | 0,25 |
| ТЭН-39-3-10/1,0x220 | 1,0 | 220 | 10 | 3 | 39 | 7000 | 100 | вода | 0,23 |
| * Срок службы и срок хранения ТЭНов - 2 года | |||||||||
ТЭН представляет собой спираль, запрессованную в металлическом корпусе и изолированную от него диэлектриком "периклаз".
При этом торцы ТЭН загерметизированы кремнийорганическим диэлектриком.
Принцип работы электронагревателя основан на выделении тепла при прохождении тока через проводник высокого электрического сопротивления (спираль). Тепловой поток от спирали проходит через периклаз на оболочку ТЭНа.
Габаритные и установочные размеры приведены на рис. 1, 2.

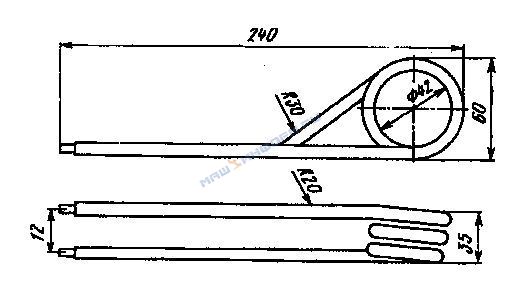

Габаритные и установочные размеры ТЭН-39-3-10/1,0x220
Габаритные и установочные размеры ТЭН-81,7-10-8/1,2x220
В комплект поставки входят:
для ТЭНа-39-3-10/1,0x220:
ТЭН для кипятильника - 1 шт.
упаковочная ведомость - 1 шт.
для ТЭНа-81.7-10-8/1.2x220:
ТЭН чайниковый - 1 шт.
паспорт - 1 шт.
